ミキサーのメカニカルシールの位置を確実に調整するにはどうすればよいですか?

ちょっと、そこ！ミキサーメカニカルシールのサプライヤーとして、私はこれらのシールのスムーズな動作と寿命にとって適切な位置合わせがいかに重要であるかを直接見てきました。このブログ投稿では、ミキサーのメカニカルシールの位置を確実に調整する方法についていくつかのヒントを紹介します。

なぜ位置合わせが重要なのか

まず最初に、アライメントがなぜそれほど重要なのかについて話しましょう。メカニカルシールの位置がずれていると、さまざまな問題が発生する可能性があります。シール面に過度の磨耗を引き起こす可能性があるため、シールをより頻繁に交換する必要があります。これはコストがかかるだけでなく、機器のダウンタイムにもつながります。

また、位置がずれると漏れが発生する可能性があります。シールの漏れはプロセス流体を汚染する可能性があり、これは多くの業界で絶対にやってはいけないことです。また、特に流体が危険な場合には、安全上のリスクが生じる可能性があります。したがって、調整を正しく行うことは、ミキサーのパフォーマンスと安全性の両方にとって不可欠です。

インストール前のチェック

メカニカルシールの取り付けを始める前に、確認する必要があることがいくつかあります。まず、シャフトとハウジングを調べます。シャフトは真っ直ぐで、傷、傷、腐食があってはなりません。シャフトが損傷すると、シールが正しく装着できなくなり、位置ずれが発生する可能性があります。

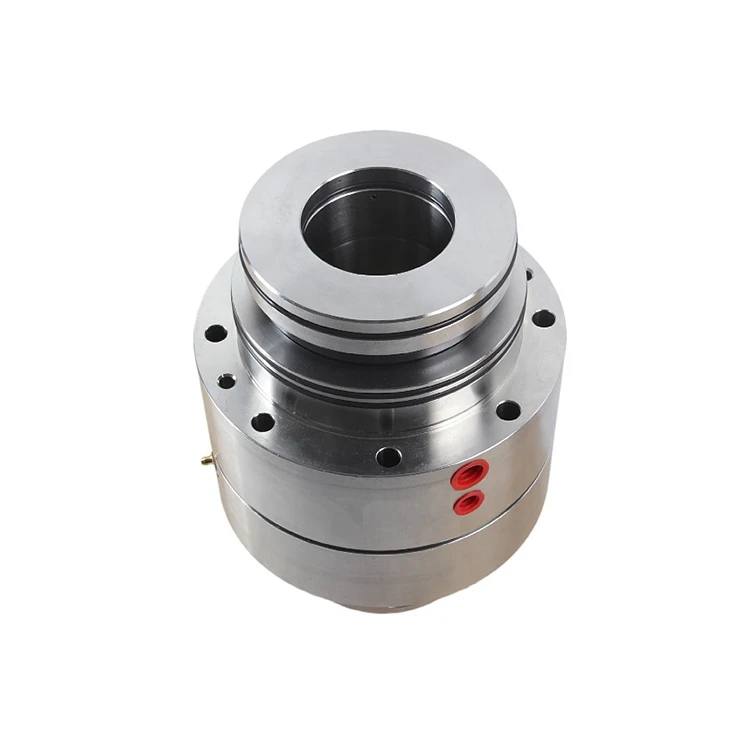

MOR LIGHTNIN Spring Seal mor-jcs1c-single-acting-hydraulic-cylinder9f3af

軸径を測定し、メカニカルシールの仕様と一致していることを確認してください。推奨シャフト直径からの逸脱は、シールのフィット感に問題を引き起こす可能性があります。住宅も検査が必要です。清潔で、正しい寸法である必要があります。ハウジング内部に損傷や摩耗の兆候がないか確認してください。

位置合わせ用のツール

適切な位置合わせを確保するには、適切なツールが必要です。ダイヤルインジケーターは必須です。シャフトの振れやシール部品の面振れを測定できます。直定規を使用して、ハウジングとシャフトの位置合わせをチェックできます。隙間ゲージは、さまざまな部品間の隙間を測定するのにも役立ちます。

段階的な調整プロセス

シャフトの準備：シャフトを徹底的に洗浄します。汚れ、グリース、または破片を取り除きます。これにより、シャフトとシールの間の良好な嵌合が保証されます。シャフトにバリがある場合はヤスリを使って滑らかにしてください。
シールコンポーネントの取り付け：メカニカルシールの固定部、回転部をシャフトおよびハウジングに慎重に取り付けてください。正しく装着されていることを確認してください。位置ずれの原因となる可能性があるため、コンポーネントを所定の位置に無理に押し込まないでください。
初期アライメントチェック：ダイヤルインジケーターを使用して初期位置合わせを確認します。ダイヤルインジケータを安定した面に取り付け、プローブをシャフトまたはシール面に当てます。シャフトをゆっくりと回転させ、ダイヤルインジケータの読み取り値を観察します。測定値は、シールのメーカーが指定する許容誤差範囲内にある必要があります。
調整：アライメントがずれている場合は調整が必要です。これには、ハウジングのシム調整やシャフトの再調整が必要になる場合があります。シミングは、ハウジングと取り付け面の間に薄い金属シムを配置してアライメントを修正する一般的な方法です。微調整を行い、調整するたびにアライメントを再確認します。
最終チェック: 必要な調整を行ったら、最終調整チェックを実行します。シャフトを数回回転させて、位置合わせが一貫していることを確認します。シール面は互いに平行であり、シャフトは引っかかりなくスムーズに回転する必要があります。

シールの位置調整に関する具体的な考慮事項

さまざまな種類のミキサーメカニカルシールには、特定の位置合わせ要件がある場合があります。たとえば、MOR M481KL メカニカルシールカートリッジタイプのシールです。カートリッジシールは組み立て済みのユニットであるため、位置合わせプロセスが少し簡単になります。ただし、カートリッジがシャフトおよびハウジングと適切に位置合わせされていることを確認する必要があります。

のMOR JCS1C 単動油圧シリンダシール正確な位置合わせも必要です。これらのシールは油圧用途で使用され、位置ずれがあると性能の低下や摩耗の増加につながる可能性があります。

のMOR 523 LIGHTNIN スプリングシールスプリング式の設計になっています。このタイプのシールの位置を調整するときは、スプリングが均等に圧縮されていること、およびシール面が適切に接触していることを確認してください。

メンテナンスと監視

調整は一度限りのものではありません。ミキサーのメカニカルシールの位置を定期的に監視する必要があります。定期メンテナンス中は、取り付け時と同じツールと方法を使用して位置合わせをチェックしてください。シール面の異常な摩耗や漏れなど、位置ずれの兆候がないかどうかを確認します。

問題に気づいた場合は、すぐに対処してください。位置ずれを無視すると、将来的により深刻な問題が発生する可能性があります。また、時間の経過とともにアライメントの測定値を記録しておくこともできます。これは、傾向を特定し、調整の問題がいつ発生する可能性があるかを予測するのに役立ちます。

結論

ミキサーのメカニカルシールの位置を確実に調整することは、機器の性能と信頼性を維持するための重要なステップです。このブログ投稿で概説されている手順に従うことで、位置ずれのリスクを最小限に抑え、シールの寿命を延ばすことができます。
