二重軸シールはどのように漏れを防ぐのでしょうか？

ダブルシャフトシールのサプライヤーとして、私はこれらのコンポーネントがさまざまな業界で漏れを防止する上で重要な役割を果たしているのを直接目撃してきました。このブログでは、ダブルシャフトシールが漏れを効果的に止める仕組みの背後にある科学を詳しく掘り下げ、その設計、動作原理、およびダブルシャフトシールがもたらす利点を探っていきます。

両軸シールの基本を理解する

ダブルシャフトシールは、ポンプ、ミキサー、コンプレッサーなどの回転機器の流体漏れに対する信頼性の高いバリアを提供するように設計されたメカニカルシールの一種です。 1 つのシール面を持つシングルシールとは異なり、ダブルシャフトシールは直列に配置された 2 つのシール面を備えています。この設計は追加の保護層を提供するため、漏れ防止が最も重要な用途に最適です。

両軸シールの設計上の特徴

漏れ防止におけるダブルシャフトシールの有効性は、主にその独自の設計上の特徴によるものです。これらには次のものが含まれます。

デュアルシール面:前述したように、ダブルシャフトシールにはシール面が 2 つあります。一次シールはプロセス流体を封じ込める役割を果たしますが、二次シールは一次シールが故障した場合のバックアップとして機能します。この冗長性により、1 つのシールが損傷した場合でも、もう 1 つのシールで漏れを防ぐことができます。
流体バリア:2 つのシール面の間には、バリア流体で満たされたチャンバーがあります。この液体は複数の目的に役立ちます。まず、シール面を潤滑し、摩擦と摩耗を軽減します。次に、プロセス流体がシールを越えて漏れるのを防ぐ圧力バリアを形成します。バリア流体の圧力は通常、プロセス流体の圧力よりも高く維持され、潜在的な漏れが環境ではなくプロセス側に向けられるようにします。
シール材質:ダブルシャフトシールのシール面およびその他のコンポーネントの材料の選択は、その性能にとって非常に重要です。シール面に使用される一般的な材料にはカーボン、セラミック、炭化ケイ素があり、それぞれ異なるレベルの硬度、耐摩耗性、化学的適合性を備えています。ハウジングやその他のコンポーネントは通常、強度と耐食性を備えたステンレス鋼や鋳鉄などの材料で作られています。

両軸シールの動作原理

ダブルシャフトシールがどのように漏れを防ぐかを理解するには、その動作原理を理解することが重要です。段階的な説明は次のとおりです。

インストール:二重軸シールはシール面が回転軸とハウジングに接触した状態で装置に取り付けられます。バリア流体チャンバーには適切な流体が充填され、圧力は必要なレベルに調整されます。
手術：機器が回転し始めると、バリア流体の圧力と、バネやその他の作動機構によって加えられる機械的な力によって、シール面が押し付けられます。これにより、密閉性が高まり、プロセス流体がシールを越えて漏れるのを防ぎます。
潤滑と冷却:バリア流体はシール面の間を循環し、潤滑と冷却を提供します。これにより、摩擦と摩耗が軽減され、シールの寿命が延びます。
監視とメンテナンス:シールの継続的な有効性を確保するには、シールの性能を定期的に監視することが不可欠です。これには、バリア流体の圧力と温度のチェック、シール面に摩耗や損傷の兆候がないか検査することが含まれます。問題が検出された場合は、適切なメンテナンスまたは交換手順を速やかに実行する必要があります。

二重軸シールの漏れ防止効果

ダブルシャフトシールには、さまざまな用途で漏れを防ぐための優れた選択肢となるいくつかの利点があります。

信頼性の向上:二重シール設計とバリア流体の使用により、追加の保護層が提供され、漏れのリスクが軽減され、機器の信頼性の高い動作が保証されます。
より長い耐用年数:バリア流体による潤滑と冷却により、摩擦と摩耗が軽減され、シールの寿命が延びます。これにより、メンテナンスコストが削減され、機器のダウンタイムも短縮されます。
環境保護:ダブルシャフトシールはプロセス流体の漏れを防止することで、環境を汚染から守ります。これは、取り扱う流体が危険または有毒である産業では特に重要です。
多用途性:ダブルシャフトシールは、高圧、高温、腐食環境など、さまざまな用途の特定の要件を満たすようにカスタマイズできます。そのため、化学処理、石油・ガス、食品・飲料などの幅広い業界に適しています。

両軸シールの用途

ダブルシャフトシールは、漏れ防止が重要なさまざまな業界や用途で使用されています。一般的な例としては次のようなものがあります。

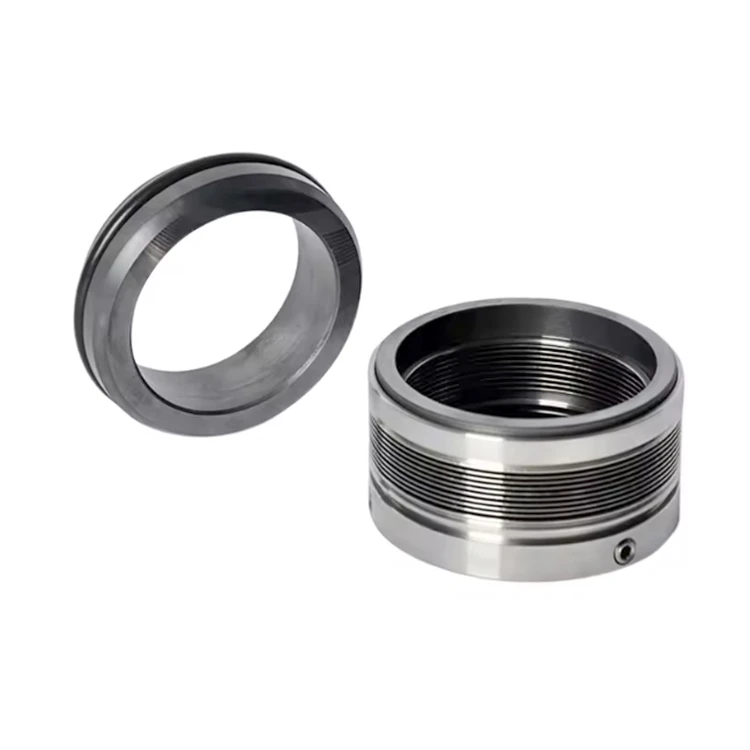

1(3) Equivalent To MFL85N Metal Mechanical Seal

化学処理:化学プラントでは、ポンプ、反応器、その他の機器からの腐食性化学物質や危険化学物質の漏洩を防ぐために二重軸シールが使用されています。
石油とガス:石油・ガス産業では、石油、ガス、その他の流体の漏れを防ぐために、ポンプ、コンプレッサー、その他の機器に二重シャフトシールが使用されています。
食べ物と飲み物:食品および飲料業界では、食品の漏れを防ぎ、装置の衛生的な操作を確保するために二重シャフトシールが使用されています。
医薬品:製薬業界では、医薬品やその他の敏感な物質の漏洩を防ぎ、製品の品質と安全性を確保するために二重軸シールが使用されています。

結論

結論として、二重軸シールは回転機器の漏れを防ぐ効果的なソリューションです。ユニークな設計機能、動作原理、利点により、さまざまな業界で人気の選択肢となっています。二重軸シールのサプライヤーとして、当社はお客様に高品質の製品と優れたサービスを提供することをお約束します。当社の製品についてご質問がある場合、またはさらに詳しい情報が必要な場合は、お気軽にお問い合わせください。私たちは、お客様の具体的な要件について話し合い、お客様の用途に適したダブルシャフトシールソリューションを見つけるお手伝いをできることを楽しみにしています。
