カートリッジシールは高速用途でも使用できますか?
ちょっと、そこ！私はカートリッジ シールのサプライヤーですが、次のような質問をよく受けます。「カートリッジ シールは高速アプリケーションで使用できますか?」さて、早速このトピックについて調べてみましょう。
まず、カートリッジシールとは一体何でしょうか？カートリッジ シールは、シール面、スプリング、グランド プレートなどの必要なコンポーネントがすべて 1 つの便利なパッケージにまとめられた、事前に組み立てられたユニットです。これにより、従来のシールに比べて取り付けが簡単になります。時間を節約し、取り付けエラーの可能性を減らすことは、あらゆる産業運営にとって大きなプラスとなります。
さて、高速アプリケーションに関しては、いくつかの特有の課題があります。高速条件では、遠心力が増大し、温度が上昇し、シールコンポーネントの摩耗が増加します。では、カートリッジシールはこれらすべてに対応できるのでしょうか?答えは「はい」ですが、いくつかの重要な考慮事項があります。
重要な要素の 1 つは、カートリッジ シールの設計です。高速用途向けに適切に設計されたカートリッジ シールは、高速環境に耐えられる機能を備えています。たとえば、シール面は摩耗や熱に耐える高品質の素材で作られている必要があります。カーボンおよび炭化ケイ素は、耐摩耗性に優れ、高温にも耐えられるため、シール面によく使用される材料です。
カートリッジシールのスプリングも重要な役割を果たします。高速用途では、遠心力にもかかわらず、スプリングはシール面に適切な圧力を維持できる必要があります。円錐バネや特定のパターンで配置された複数のバネなどの特別なバネ設計は、これを実現するのに役立ちます。これらのスプリングにより、高速でもシール面が確実に接触し、効果的なシールが形成されます。
もう 1 つの重要な側面は潤滑システムです。高速アプリケーションでは、摩擦と発熱を軽減するために適切な潤滑が不可欠です。カートリッジ シールは潤滑システムを内蔵して設計されている場合もあれば、外部潤滑源が必要な場合もあります。たとえば、一部の高速カートリッジ シールでは、シール面の冷却と潤滑にフラッシュ システムが使用されています。このフラッシュ流体は動作中に発生する熱を運び去り、シール面の過熱を防ぎます。
高速アプリケーションに適した当社の特定のカートリッジ シールのいくつかを見てみましょう。私たちは、MOR 155 循環ポンプ用シングルカートリッジメカニカルシール。このシールは、高速で動作することが多い循環ポンプ用に特別に設計されています。高品質のシール面とよく設計されたスプリング システムを備えた堅牢な設計で、高速条件下でも信頼性の高いパフォーマンスを保証します。
のMOR 206 真空ポンプ メカニカル シールも素晴らしいオプションです。真空ポンプは高速で動作することもでき、このカートリッジ シールは、高速での真空用途特有の課題に対処できるように設計されています。真空条件下でも漏れを防ぎ、良好なシールを維持する特別な設計を採用しています。

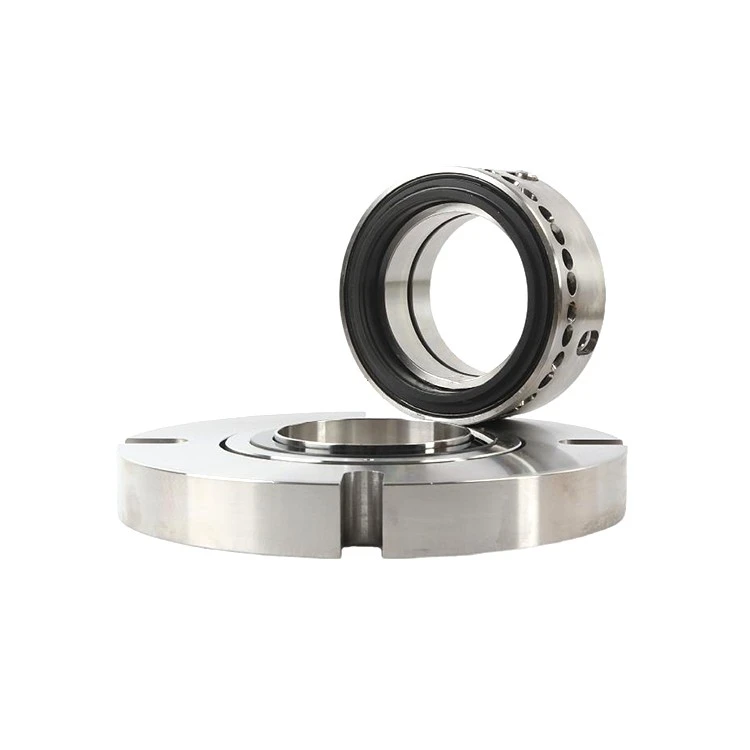

また、MOR GB - SECCOMIX - 11 メカニカルシール。このシールは、ミキサーや撹拌機などのさまざまな高速用途に適しています。高速動作やこれらの機器で発生する力に強い特性を持っています。
高速用途でカートリッジ シールを使用するには、設計上の特徴に加えて、適切な取り付けとメンテナンスも重要です。取り付けの際は、製造元の指示に注意深く従うことが重要です。位置ずれや不適切な取り付けは、特に高速条件下でシールの早期故障につながる可能性があります。カートリッジシールの長期的な性能を確保するには、潤滑システムのチェック、シール面の摩耗の検査、摩耗したコンポーネントの交換などの定期的なメンテナンスも必要です。
高速アプリケーションでカートリッジ シールを使用するには、いくつかの制限もあります。非常に高速な動作、たとえば特定のしきい値を超える速度の場合は、追加の対策が必要になる場合があります。たとえば、振動を低減し、スムーズな動作を保証するために、シールを動的にバランスさせる必要がある場合があります。また、研磨粒子や腐食性流体の存在などの動作環境も、カートリッジ シールの性能に影響を与える可能性があります。このような場合、特殊な材料や保護コーティングが必要になる場合があります。
結論として、カートリッジ シールは間違いなく高速アプリケーションで使用できますが、慎重な選択、適切な設計、正しい取り付け、および定期的なメンテナンスが必要です。高速アプリケーション用のカートリッジ シールをご希望の場合は、お気軽にお問い合わせください。当社には、お客様の特定のニーズに適したシールの選択をお手伝いできる専門家チームがいます。循環ポンプ、真空ポンプ、ミキサーなど、当社にはソリューションがあります。したがって、要件について話し合うことに興味がある場合、または当社のカートリッジ シールについて詳しく知りたい場合は、お気軽にお問い合わせください。当社は、お客様の高速操作に最適なパフォーマンスのシールを確実に入手できるようにするためにここにいます。
参考文献
- DS Buckley 著「メカニカル シール: 原理と応用」
- 「高速回転機械の設計と運用」JE Shigley および CR Mischke 著
